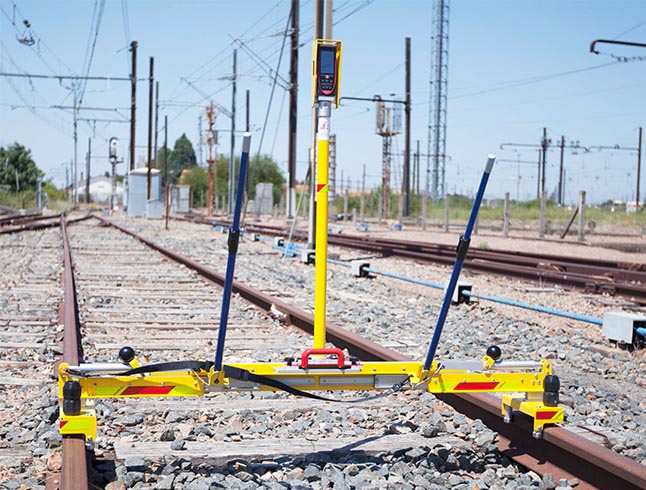

Règle laser autocentrée hauteur et désaxement
N° d’homologation SNCF: DPI EO 15093
ref: RLAHD

Domaine d’application

Mesurez la hauteur et le désaxement du fil de contact caténaire par rapport à l’axe de la voie ferrée.

Avantages

  • Référence de la mesure du désaxement prédéfinie grâce à l'auto-centrage de la règle.

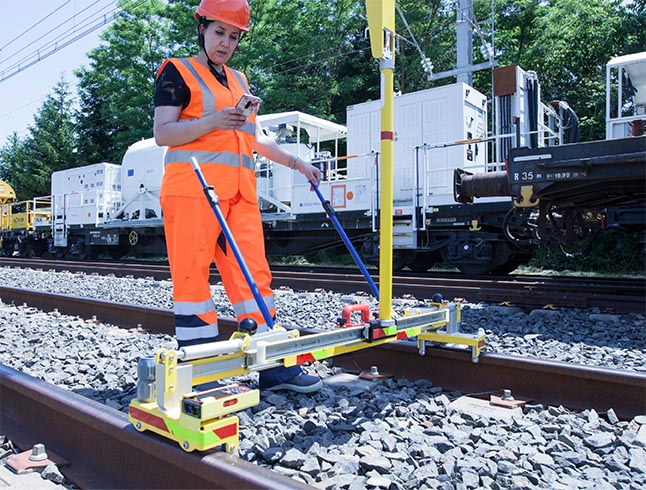

  • Caméra laser LEICA permettant la mesure facile et précise à hauteur d'homme (jour/nuit) grâce à la visualisation du laser sur le fil de contact caténaire.
  • Règle connectée pour stockage des données sur l'application RLAHD.
  • Vérins escamotables pour simplifier le transport.
  • Système roulant pour faciliter les mesures répétées sur longues distances.

Caractéristiques

Règle

  • Compatible écartement de voie : 1430 à 1470 mm
  • Plage du Désaxement ±450 (900 mm)
  • Isolation entre les deux files de rail.
  • Dimensions (pliée) : 1085 x 265 x 345 mm
  • Dimensions (dépliée) : 1615 x 920 x 1280 mm
  • Masse : 17.5 kg

Flight case

  • Roulette intégrée
  • Dimensions : 1100 X 300 X 290 mm
  • Masse : 13.5 k

 OPTION

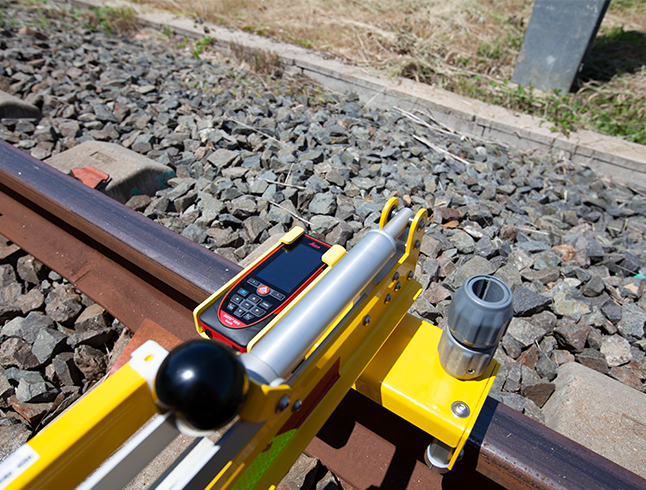

  • Mesure dévers et implantation (Réf : MDI)
  • Boîtier robuste s’adaptant aux règles RLAHD et REGLIGHT (Installation de l’option réalisée chez 4NRJ).
  • Compatible avec l’application RLAHD pour la récupération des données.
  •
